蜗轮丝杆升降机齿轮传动中的变位概念!

2022-10-08 00:00:00
55

  蜗轮丝杆升降机为什么会有变位齿轮呢?

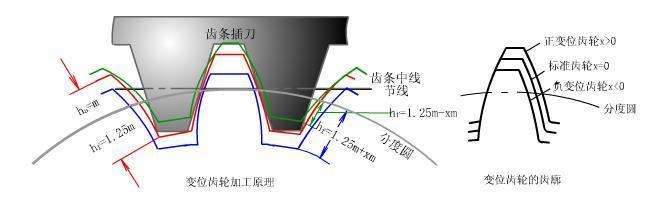

  蜗轮丝杆升降机从齿轮的加工原理来说可能比较好理解一些,范成法是齿轮加工中比较常用的加工方法,它利用一对齿轮啮合时两轮的齿廓互为包络线的原理加工齿轮的,加工时刀具与齿坯的运动就像一对互相啮合的齿轮,最后刀具将齿坯切出渐开线齿廓。

螺旋升降机

  在齿轮传动中经常遇到齿轮的齿数过少,无法加工出完整的渐开线,齿廓根部有部分凹陷,一般称为根切,发生根切的齿轮根部强度降低,齿轮的承载能力就会明显减小。

  这就要用到齿轮变位来修正根切,从根切引出变位修正,但变位修正不仅是为了避免根切。

  实际上,在现代机械中,许多齿数大于zmin的齿轮仍然进行变位修正。这是因为齿轮的变位修正,除了对于齿数的齿轮z<zmin可以避免根切外,更主要的目的是通过变位修正,可以提高其承载能力,改善齿轮的工作性能,或满足中心距的要求等。所以,对于齿轮变位修正的目的,必须有一个全面的认识。

螺旋升降机

  概念区别问题

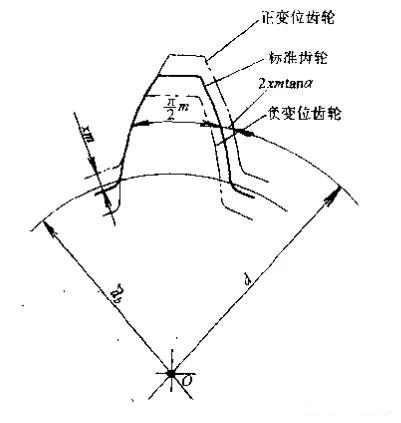

  关于正、负变位与正、负传动之区别:正、负变位是就一个齿轮而言的,是说明该齿轮是采用正变位修正还是负变位修正的。

  而正、负传动是就一对啮合传动的齿轮而言的,是说明该对齿轮的变位系数和(x1+x2)是大于零还是小于零的。在一对正传动齿轮中,也可能有负变位修正齿轮。反之,在一对负传动齿轮中,也可能有正变位修正齿轮。

  齿轮变位的作用

  可以防止在加工时因为齿数少而产生的根切现象。

  通过变位可以得到所希望的中心距。

  在一对齿轮齿数比很大的情况下,对容易产生磨耗的小齿轮进行正变位,使齿厚加厚。相反,对大齿轮进行负变位,使齿厚变薄,以使得两个齿轮的寿命接近。

  以上就是关于螺旋升降机齿轮传动中的变位概念的内容,包括但不仅限于,更多技术问题,可在罗升机电官网查询,或直接与客服联系~罗升机电全体员工竭诚为您服务!
