高精密型丝杆升降机RNG060

  • 所属分类:重负载滚珠丝杆升降机RNG系列
  • 浏览次数:46
  • 发布时间:2022-10-11 11:31:58
  • 产品概述
  • 技术参数
  • 安装方式
  • 杆端形式
  • 入力型式
  • 减速比
  • 行程
  • 硬护管
  • 软护管
  • 手摇轮
  • 选购配件
  • 外形尺寸

  结构:蜗轮蜗杆结构,安全自锁;

  丝杆:梯形丝杆,直径20-100mm;

  螺杆端形式:顶板、栓孔、螺纹、插口等多种;

  静载荷:0.5T到100T;

  动载荷:单台 〈=26050KG,重负荷可多台联动;

  减速比:快速比、中速比、慢速比;

  升降速度:75-1500mm/mim;

  行程:<=6000mm,负载与螺杆弯曲值计算匹配;<>

  输入马力:0.03-22HP;

  最大输入转数:1500RPM;

  噪音水平:<80db;<>

  环境温度:-20℃-+80℃;

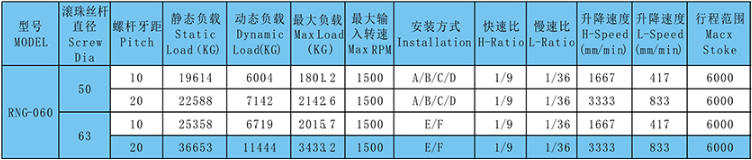

技术参数


杆端形式

入力型式

  快速比1/9:入力轴输入一转,丝杆上升1mm(导程10mm)

  快速比1/9:入力轴输入一转,丝杆上升2mm(导程20mm)

  慢速比1/36:入力轴输入一转,丝杆上升0.28mm(导程10mm)

  慢速比1/36:入力轴输入一转,丝杆上升0.55mm(导程20mm)



硬护管 (2).jpg





选购配件

外形尺寸 (2).jpg
